MessageSujet: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 15 Fév - 13:53

bonjour à tous,

Tout est parti d'une annonce sur le bon coin, où j'ai pu acquérir un kit TDE avec deux carbus 28 PCI.
En discutant avec mon pote Tichat, nous sommes partis sur une prépa de pied moulé (enfin lui surtout, je suis une bille en mécanique moteur Cool )

je vais donc vous présenter le travail de mon ami, si jamais ça peut vous aider pour vos vieux moulins
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 15 Fév - 13:59

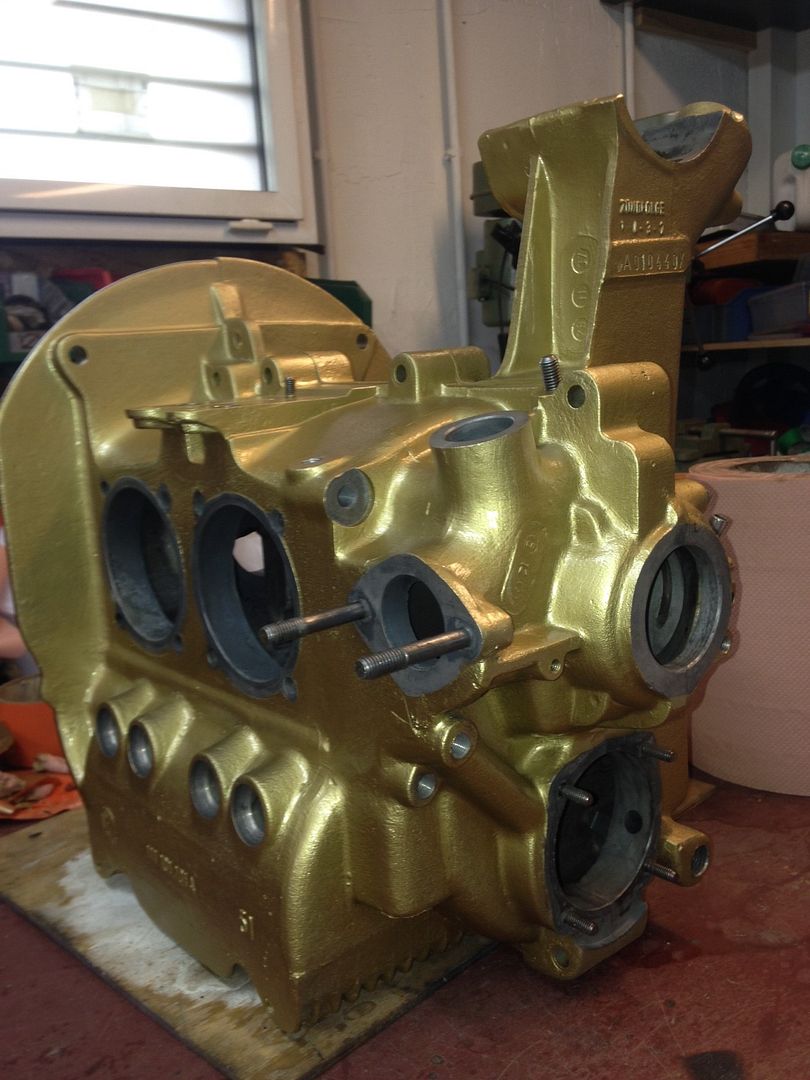

Le bloc :

mon bloc d'origine étant percé (stockage au sol, la magnésium n'aime pas Crying or Very sad ), j'ai pu retrouver un bloc en échange standard, de 57 également selon le vendeur

le premier travail fût de repercer tous les bouchons de conduits d'huile afin de les nettoyer complètement, puis donc nouveaux bouchons, et peinture "or" histoire de se la jouer à la Joe Ruiz  Laughing  :
Pied moulé TDE IMG_2761_zpsjdf2iy9s
Pied moulé TDE IMG_2785_zpsli6qcui7
Pied moulé TDE IMG_2787_zpscvtexuir
Pied moulé TDE IMG_2781_zpsyrlc7i98
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 15 Fév - 14:10

Le vilo :

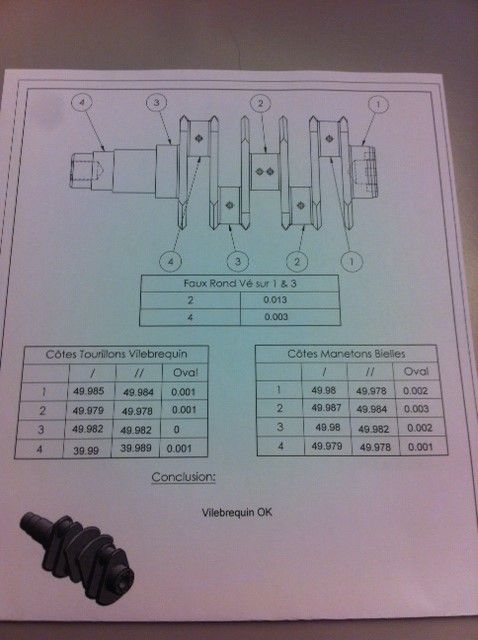

Tichat est parti du vilo d'origine, en bon état et côtes standards, après un contrôle
Pied moulé TDE Vilo_zpsnjvpu8ak

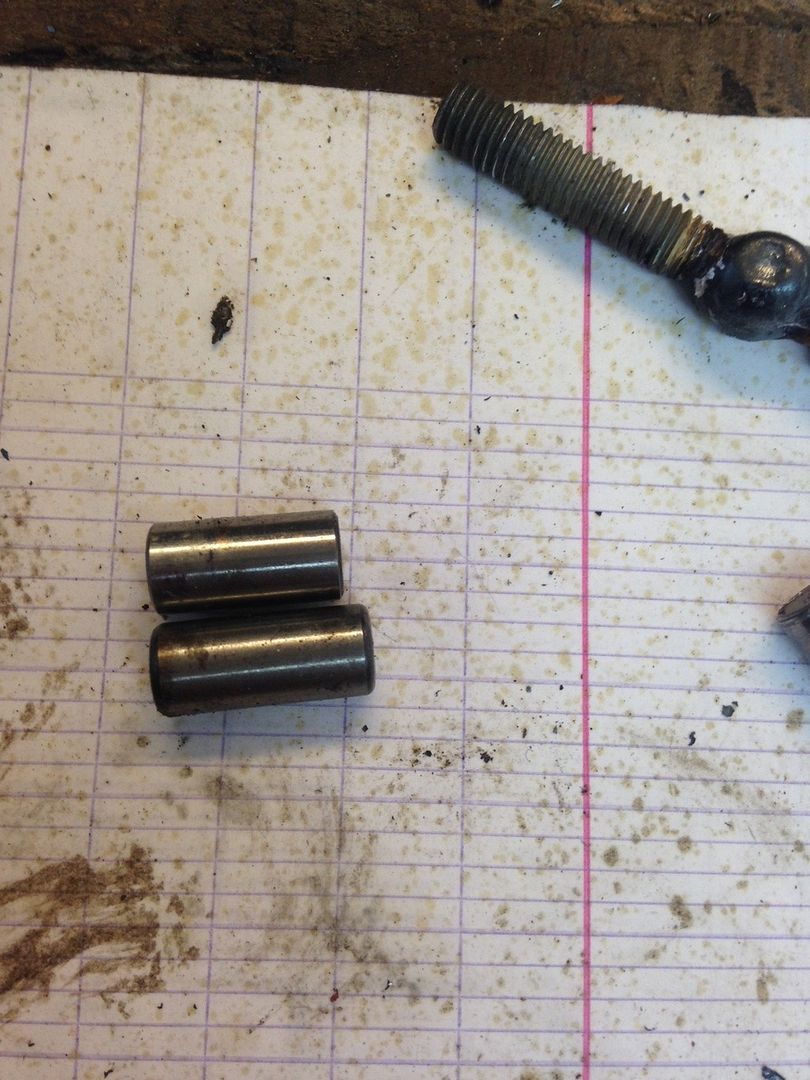

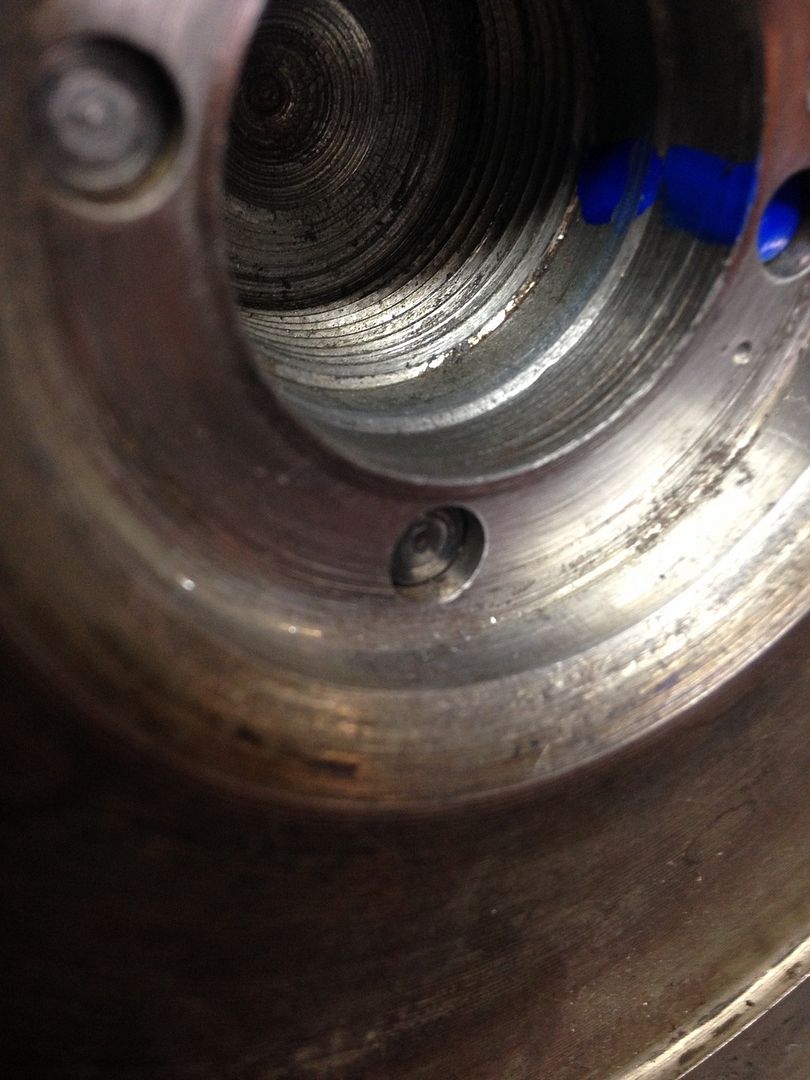

les pions du volant moteur ont été changés par des plus longs histoire de résister à la montagne de chevaux supplémentaires  Laughing
volant moteur origine, pas allégé, juste rectification des dents
Pied moulé TDE Pions2_zpsk4miqgsi
Pied moulé TDE Pions_zpszqjvll3h
Pied moulé TDE IMG_2793_zps4l8twiqf

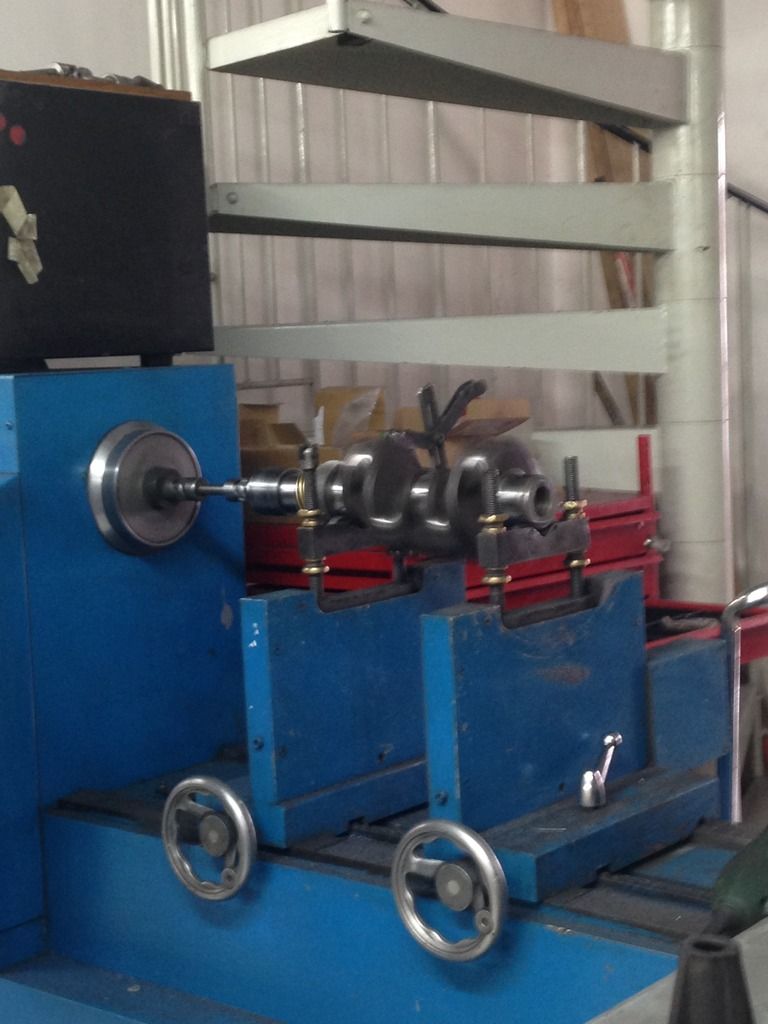

puis équilibrage à 0 :
vilo seul
Pied moulé TDE Equil1_zpsqqsmu8dh

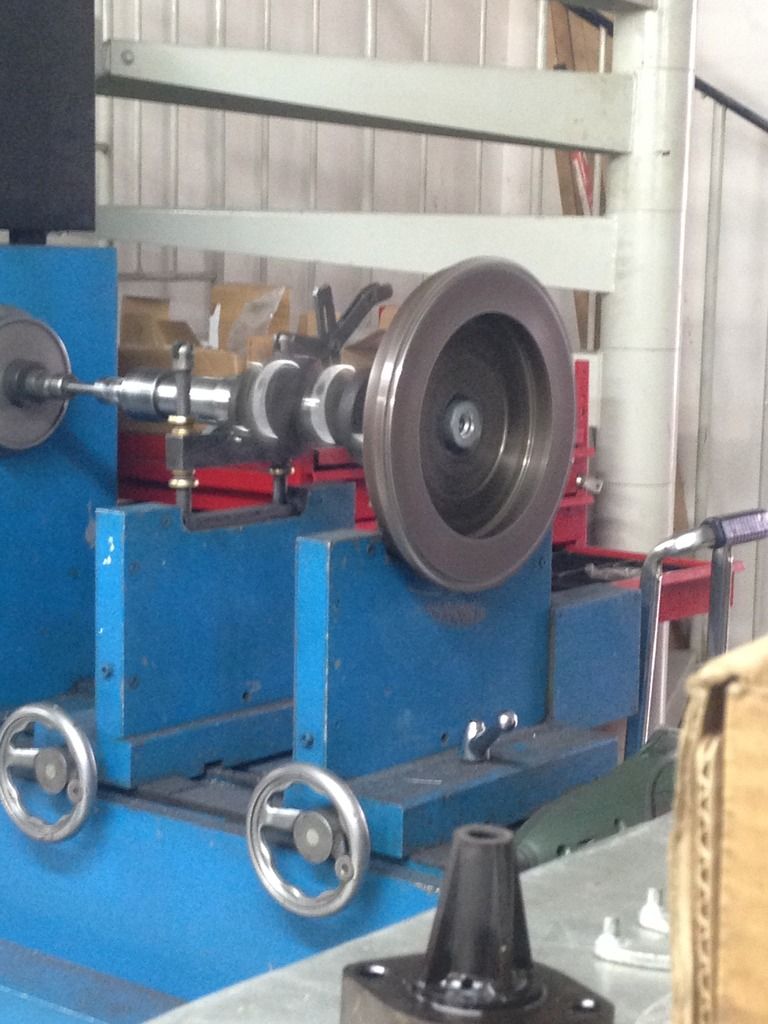

vilo + volant moteur
Pied moulé TDE Equil2_zpsax3cusve
vilo + volant + embrayage
Pied moulé TDE Equil%20vilo_zpsvk1dlspp


Dernière édition par tifenec le Lun 29 Fév - 18:34, édité 1 fois
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 15 Fév - 14:15

Les pipes et culasses :

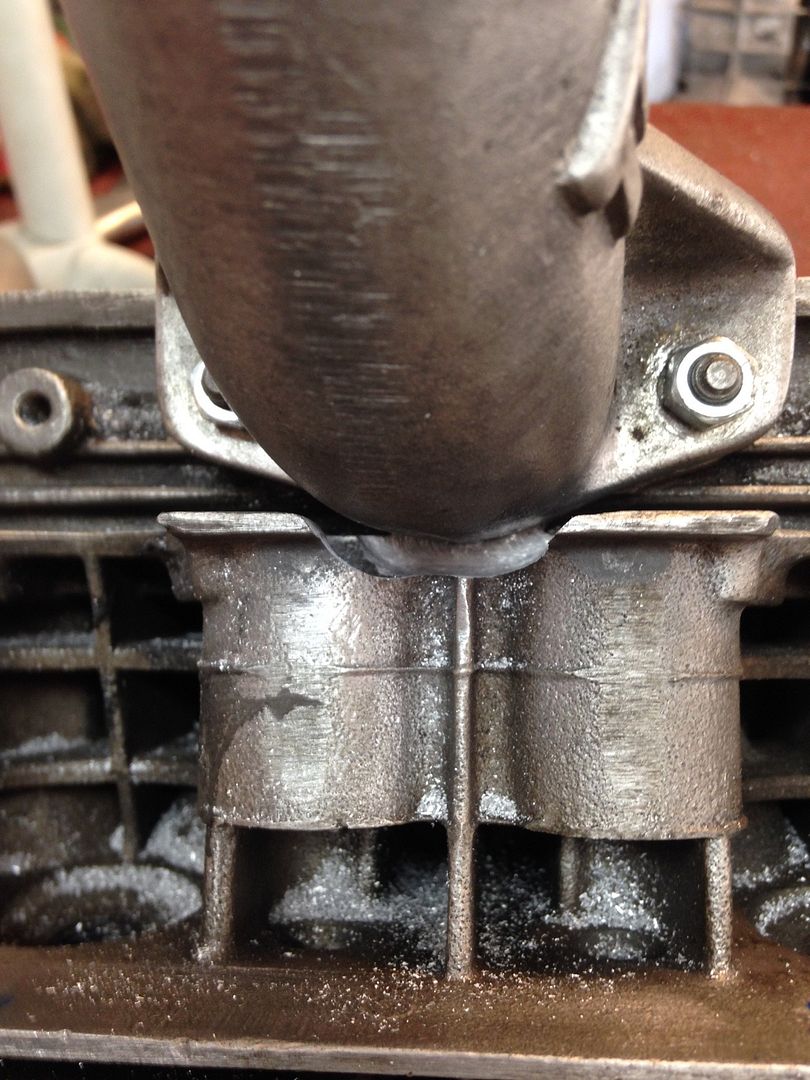

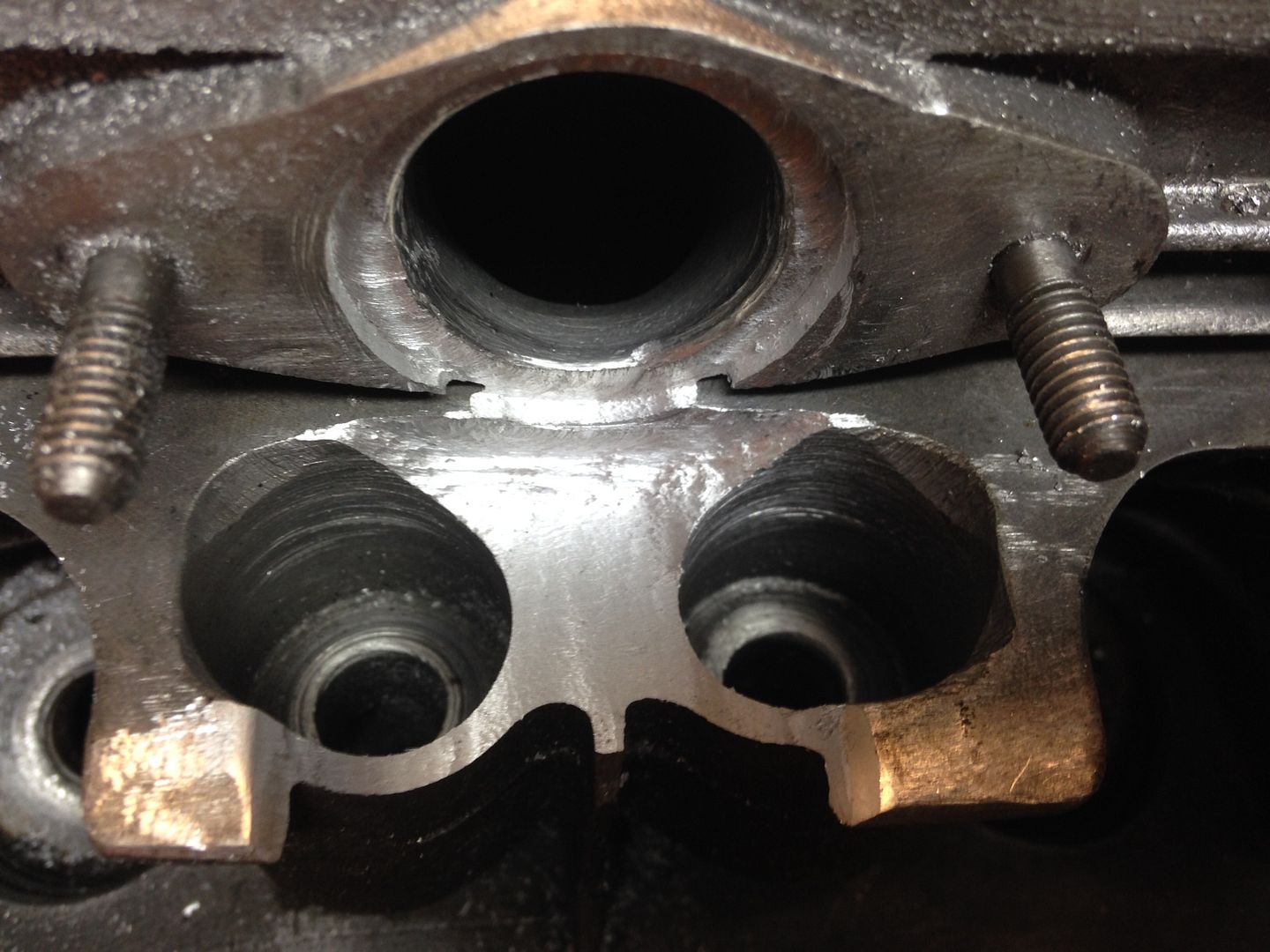

les kits TDE 28 n'étaient pas adaptés aux culasses pied moulé, il a fallu retravailler pour qu'elles soient étanches et s'appuient parfaitement
Pied moulé TDE IMG_2708_zpscn2q48x3
Pied moulé TDE IMG_2703_zps2qf9gvmo

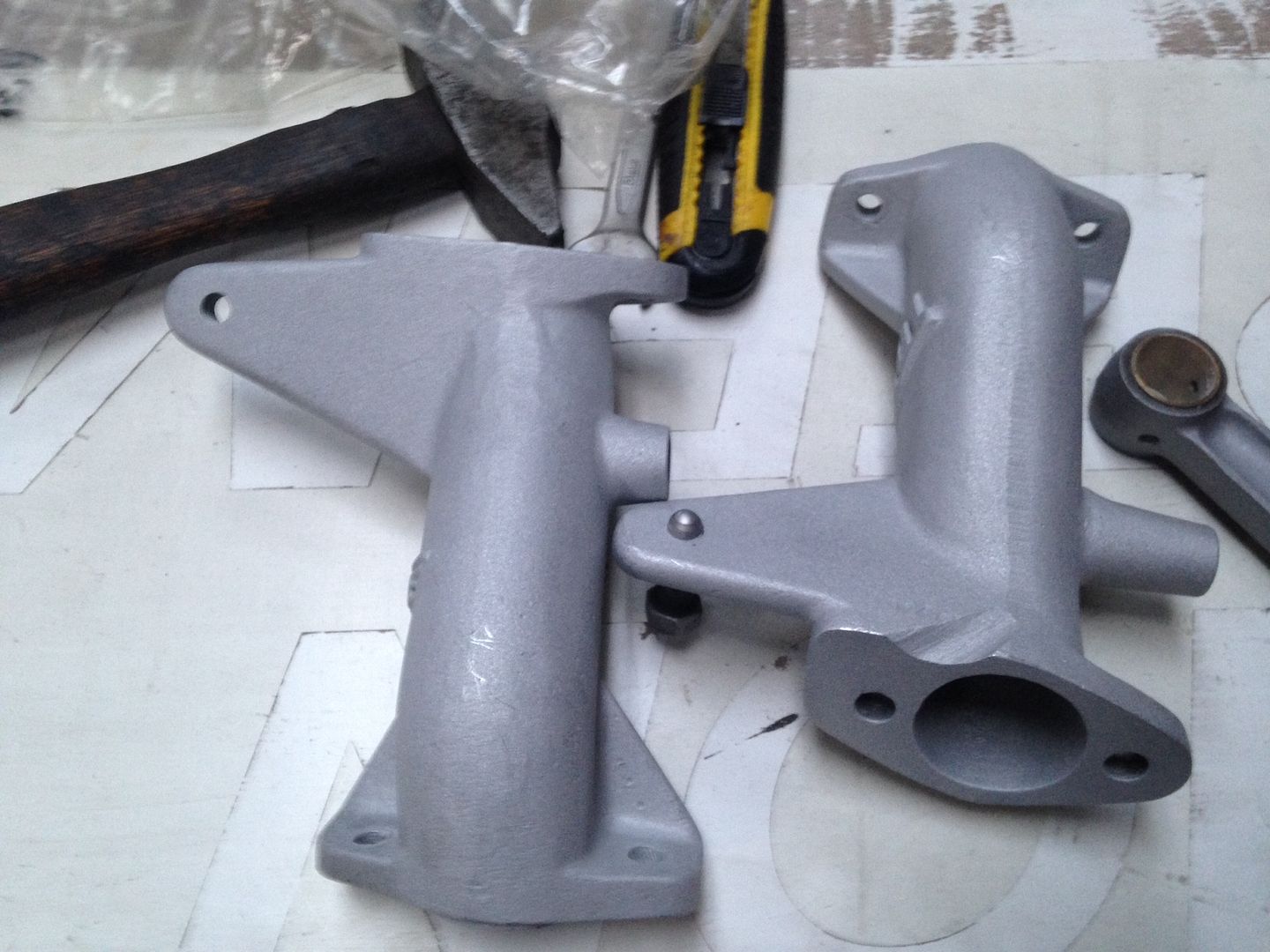

les pipes ont été microbillées histoire de faire un truc propre
Pied moulé TDE Pipes_zpsxg8wyleu

la prochaine étape sera de remplacer les guides de soupapes et monter des soupapes type Okrasa en 33 admission et 30 échappement
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 15 Fév - 14:22

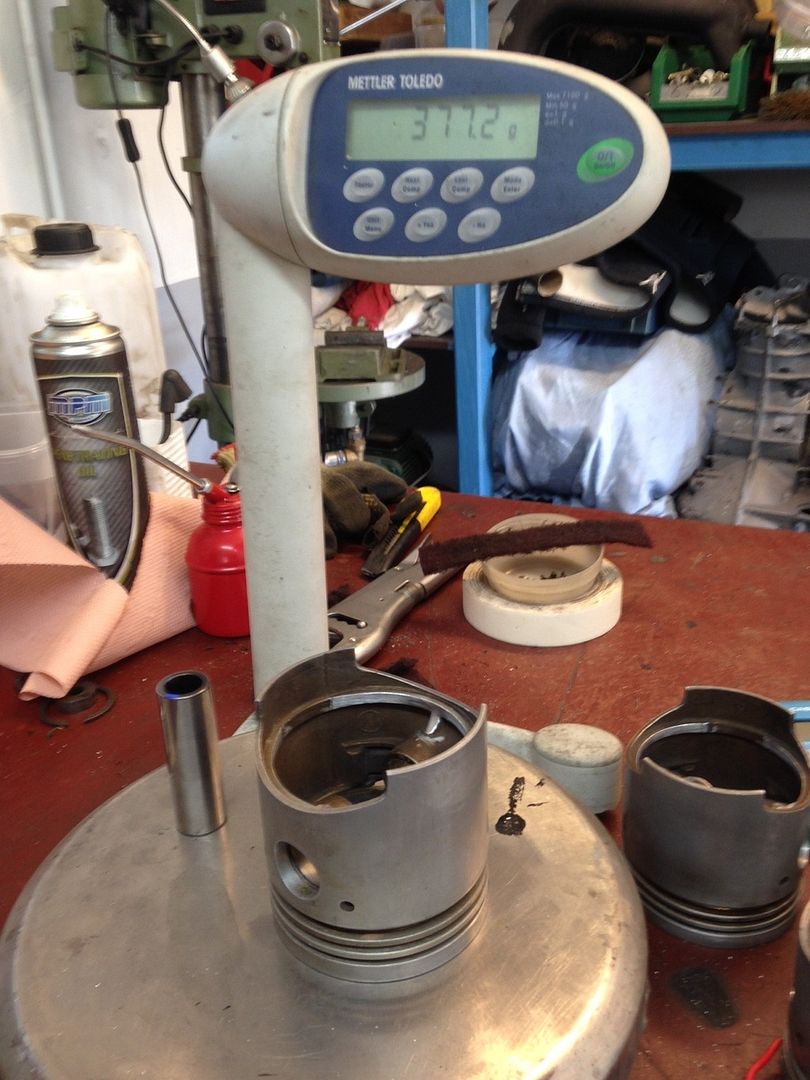

Chemises, pistons et bielles :

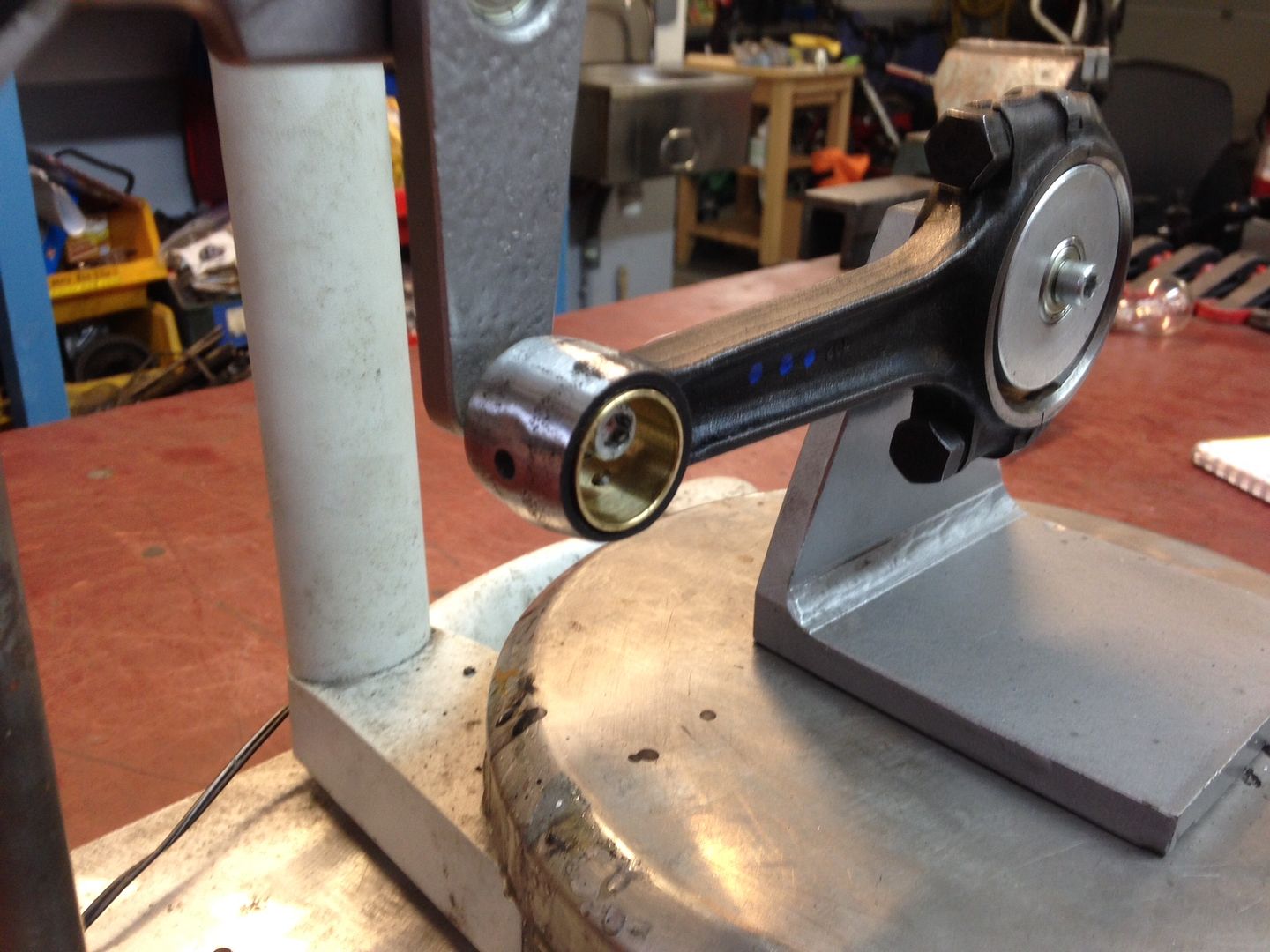

tout est d'origine, mais à chaque fois équilibré ou mis au poids (0.5g d'écart entre les 4 pistons et les 4 bielles par exemple)
Pied moulé TDE Bielle_zpsiyr86gbe
Pied moulé TDE Pistons_zpsuosm7zih

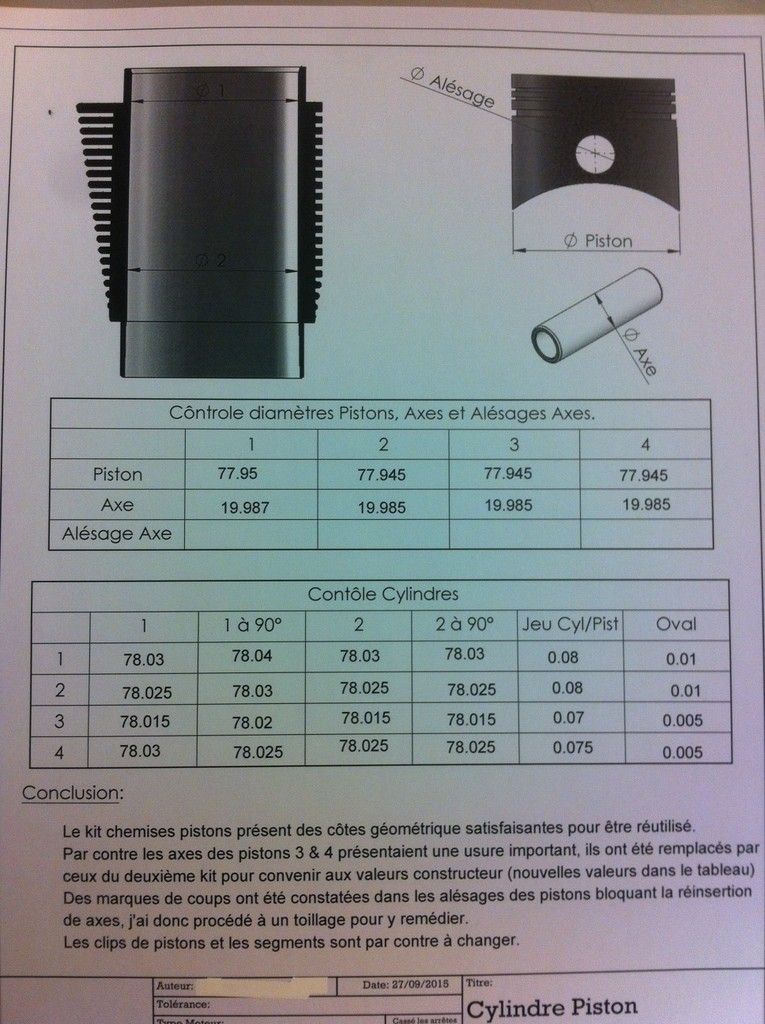

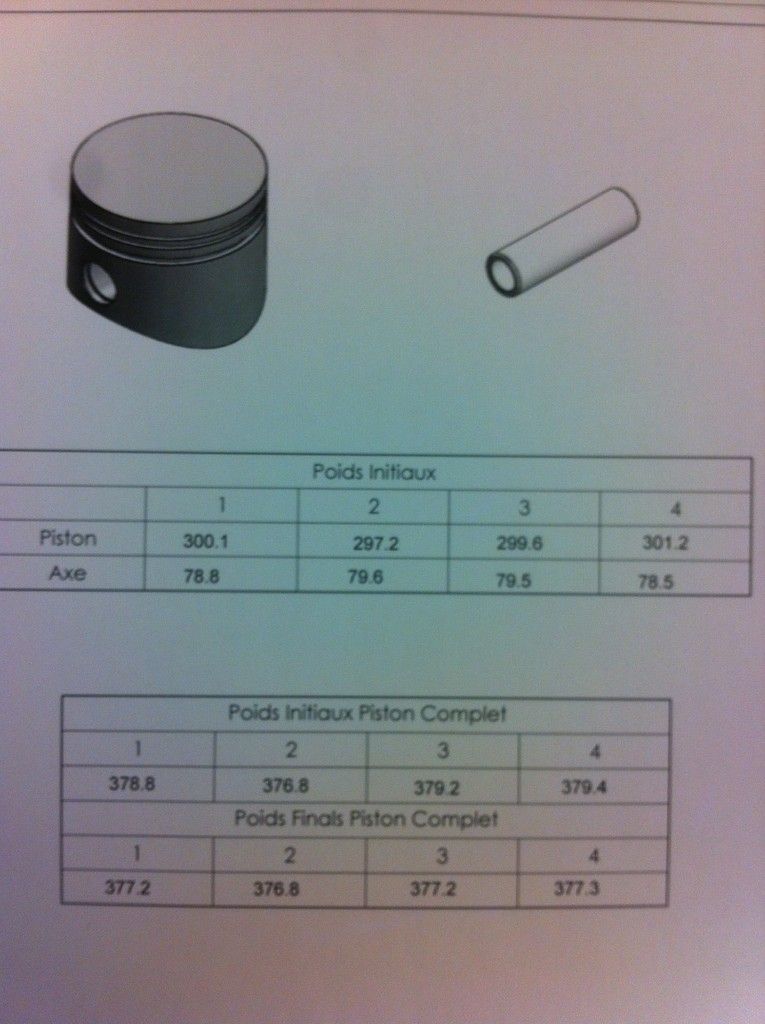

petites fiches de contrôle et mise au poids :
Pied moulé TDE 2_zpskbieg7xo
Pied moulé TDE 1_zpsqly0c3xa

les chemises en 78mm ont été honées, puis repeintes en noir :
Pied moulé TDE IMG_2590_zps5fzgylbx

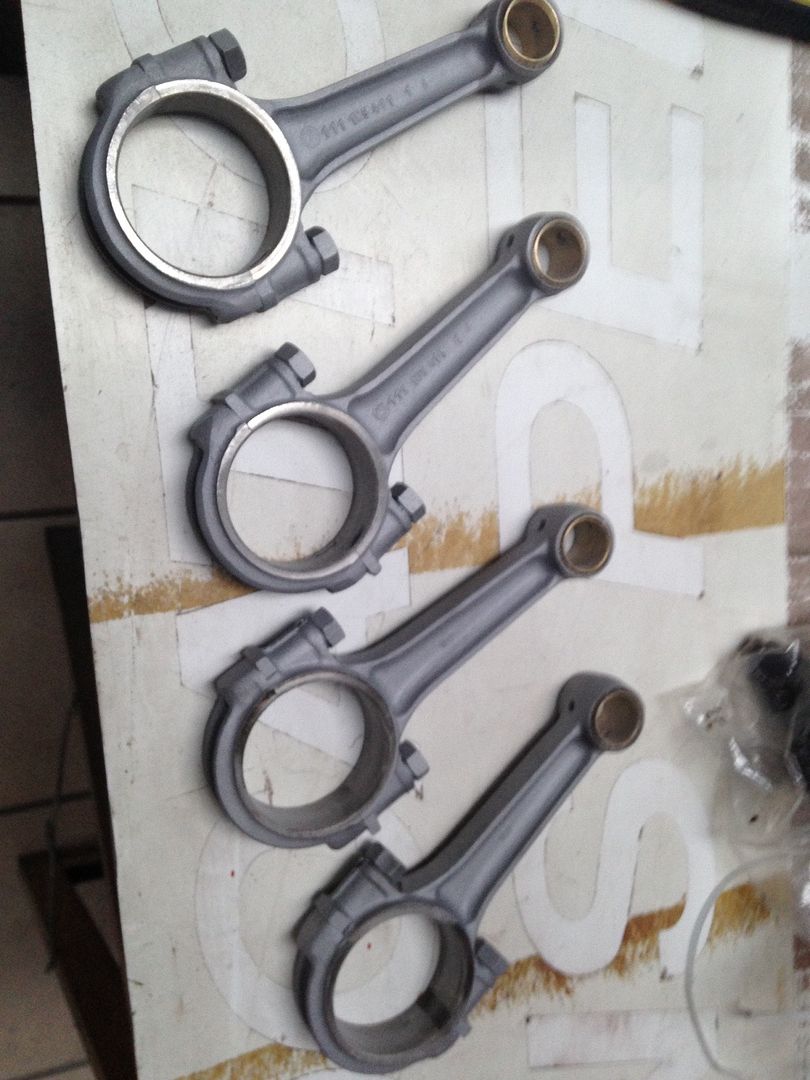

bielles microbillées et bagues pour axes de pistons changées :
Pied moulé TDE Bielles%20microbilleacutees_zpsr7nhjqyg

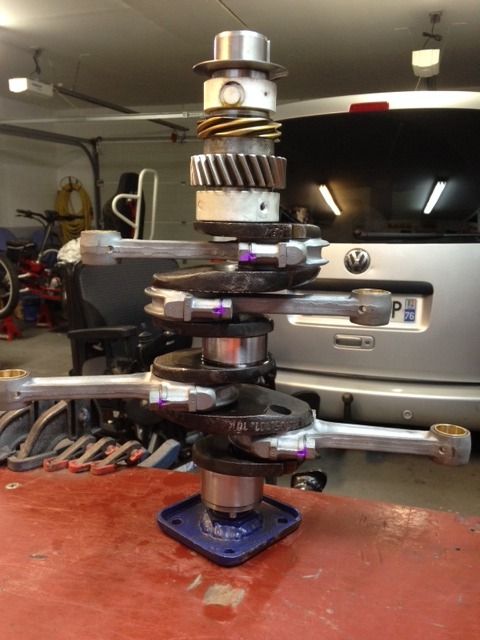

et voilà le boulot :
Pied moulé TDE Equip%20mobile_zps1utmkfan


Dernière édition par tifenec le Mar 16 Fév - 18:07, édité 1 fois
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 15 Fév - 14:27

l'AAC,
C'est un type Okrasa qui a été retenu, un peu plus méchant que l'origine  Cool

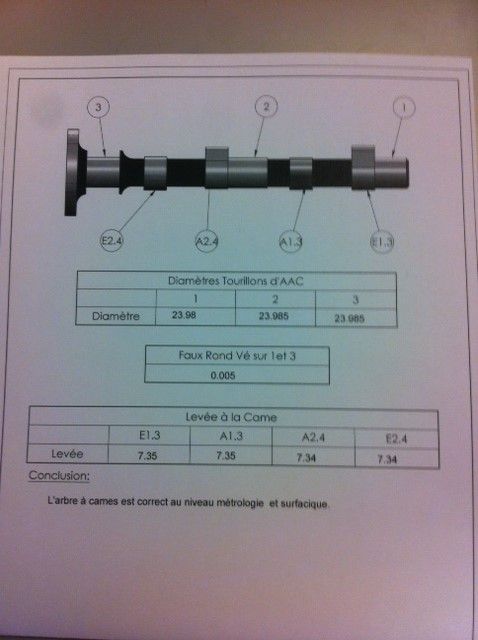

un petit contrôle au cas où :
Pied moulé TDE Aac_zpskmibaf4u

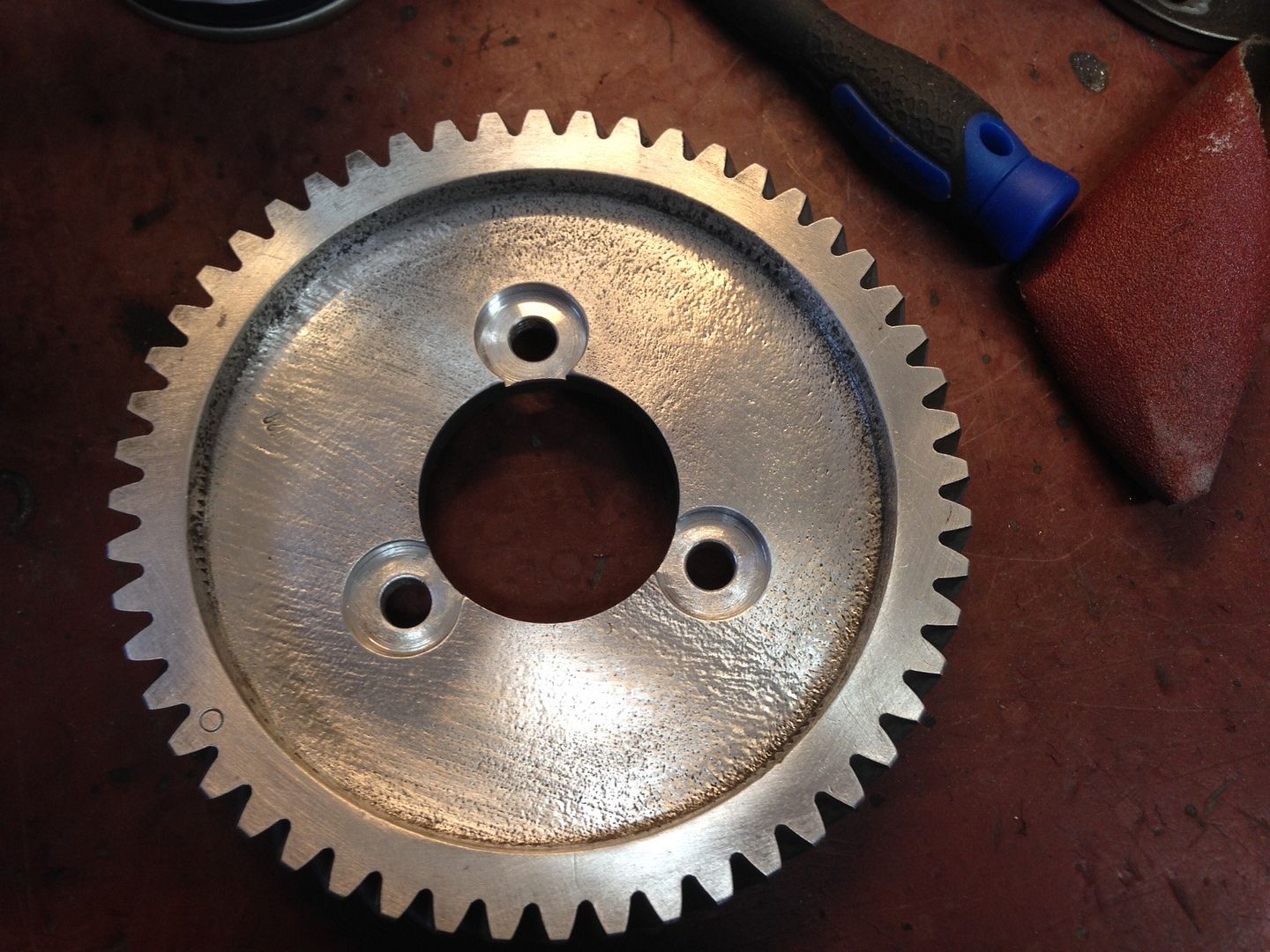

par contre, des adaptations ont été à prévoir entre les fixations du pignon d'AAC, le jeu avec la pompe à huile, et surtout rectification nécessaire pour qu'il tourne librement...
Pied moulé TDE Pignon%20AAC_zpscwricaac
Pied moulé TDE Jeu%20vilo_zps1nolufg0

bref pas du plug and play...


Dernière édition par tifenec le Lun 29 Fév - 18:35, édité 1 fois
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 15 Fév - 14:32

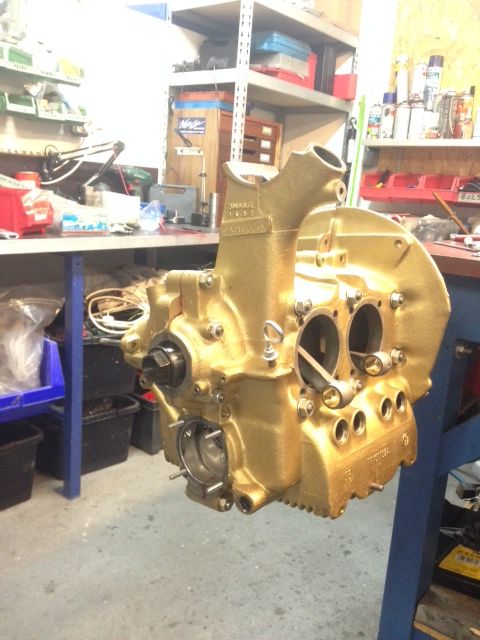

Fermeture du bloc :

Pied moulé TDE Bloc_zpsgjth5heb

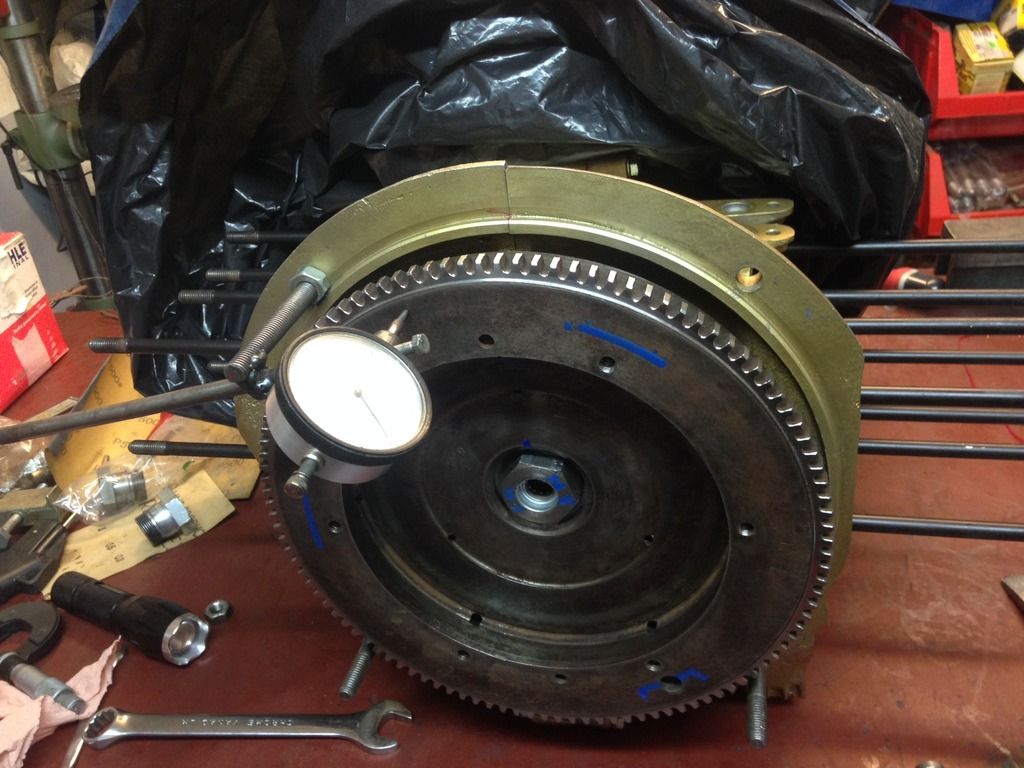

jeu au vilo de 0.6, le chat est content  Laughing
Pied moulé TDE Jeu%20VM_zpszwa45ulz

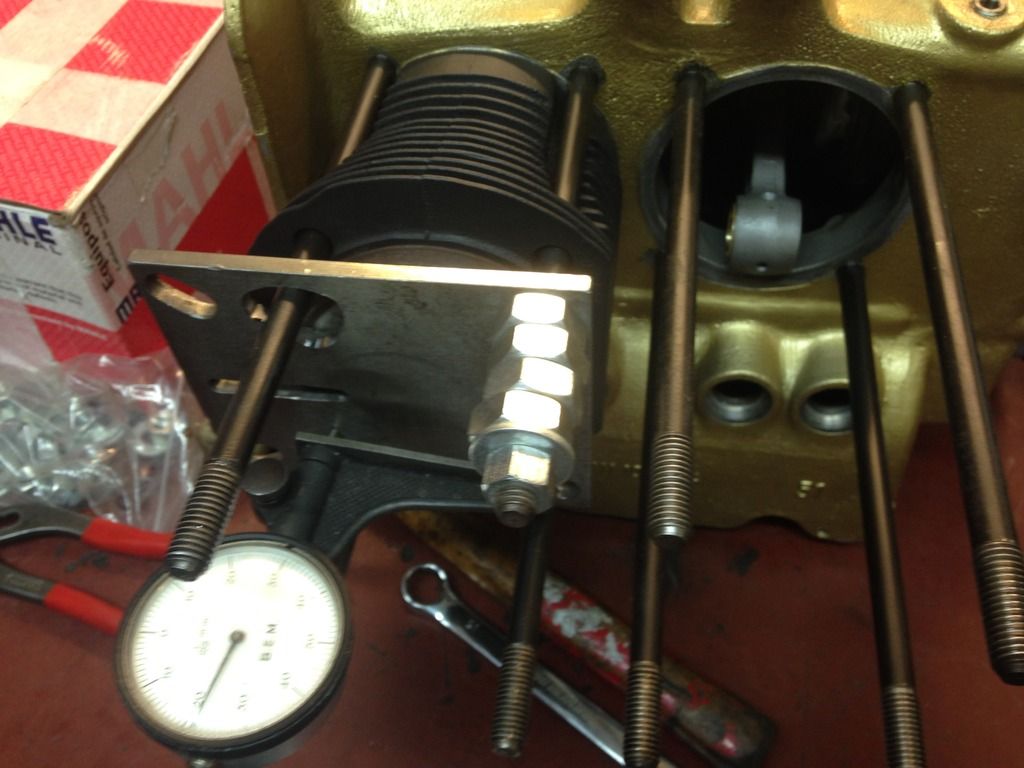

Jeu DH de 1.24, au top me dit le minet qui ronronne !
Pied moulé TDE Jeu%20DH_zpsewsygkmi

la suite tout bientôt...
Revenir en haut Aller en bas
TRS63

TRS63


Messages : 353
Date d'inscription : 19/11/2011
Age : 35
Localisation : Stuttgart

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 16 Fév - 9:28

Propre, détaillé, hâte de voir la suite cheers
Antoine
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 29 Fév - 18:43

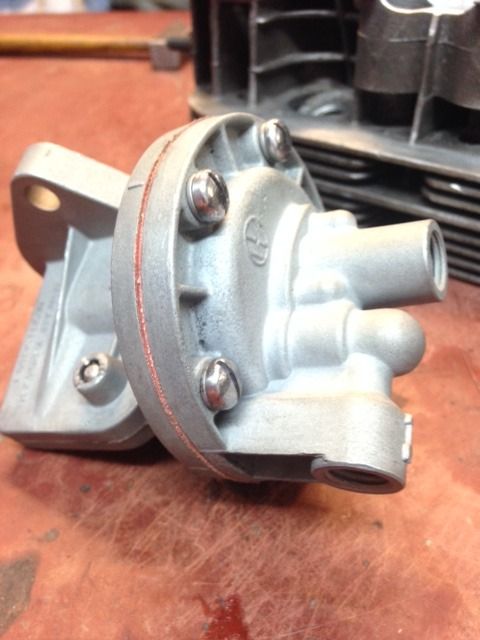

le remontage continue, avec réfection de la pompe à essence (microbillage et remplacement des joints, contrôle du ressort) :
Pied moulé TDE PAE_zpshgh0x1fc

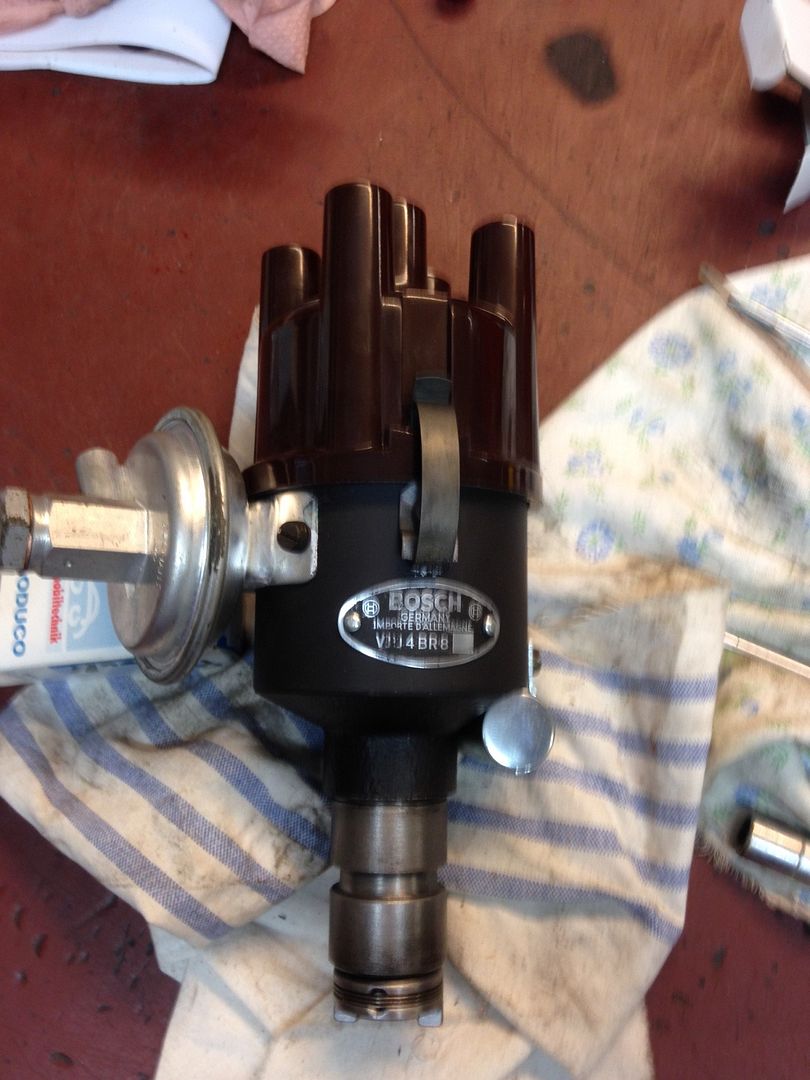

l'allumeur d'origine a aussi été révisé et repeint
Pied moulé TDE Allumeur_zpsmt5ttkve

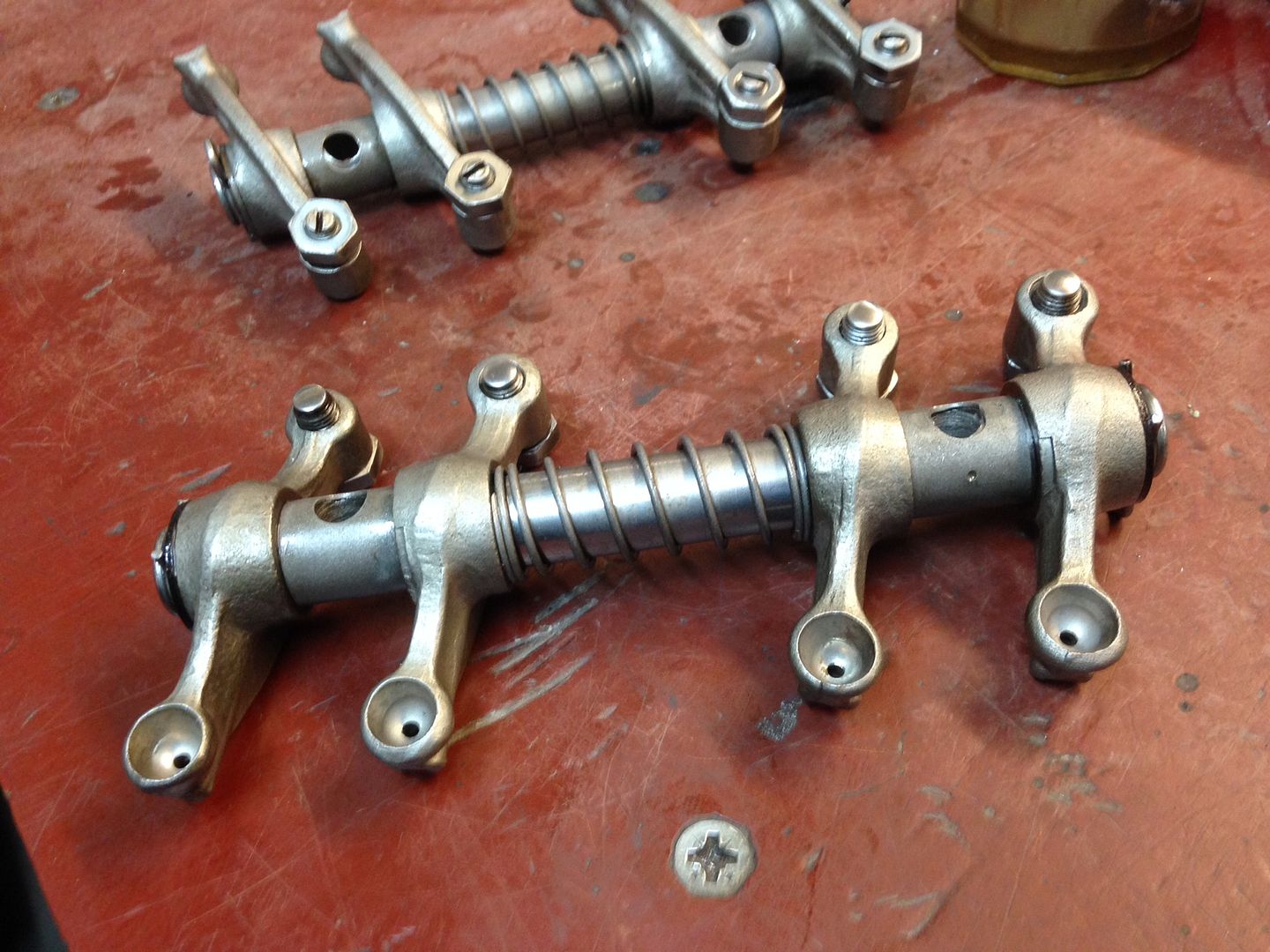

et tiges de culbus NOS qui seront sans doute adaptées pour fonctionner avec l'AAC
Pied moulé TDE Tiges%20culbu_zpsdbgn7dzh
Pied moulé TDE Rampe2_zpsgotvkdoi
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 29 Fév - 18:50

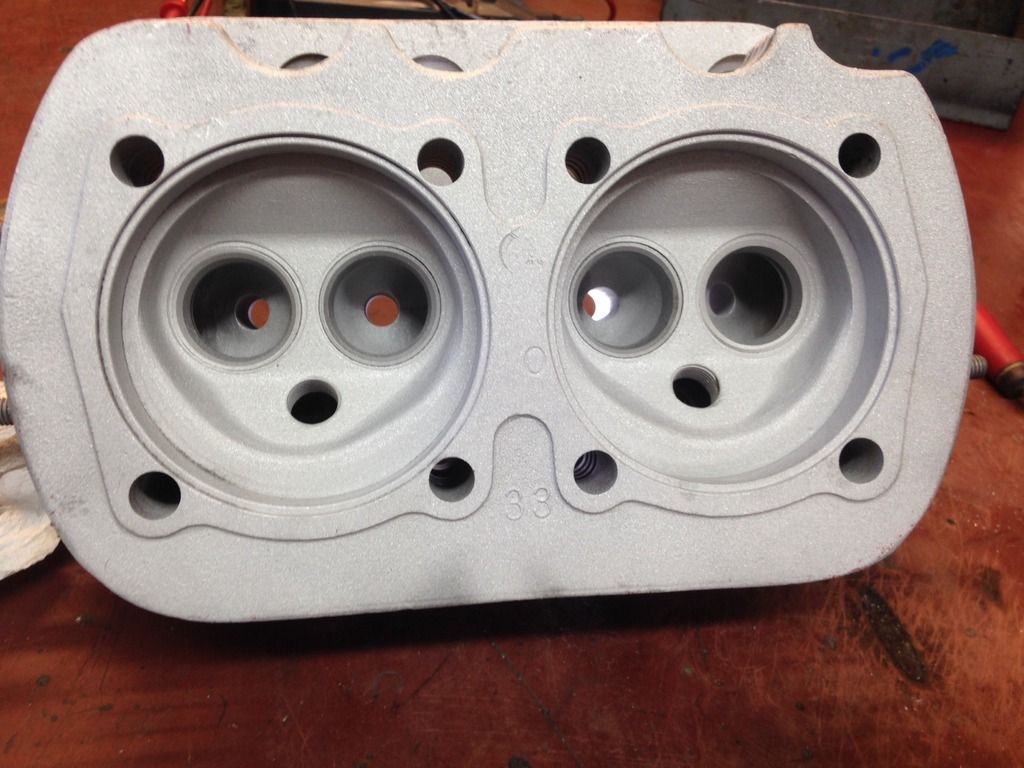

les culasses ont été microbillées, et les conduits retravaillés pour faciliter l'écoulement des flux de cette machine infernale Twisted Evil
Pied moulé TDE Culasse1_zps3qqhtesh
Pied moulé TDE Culasse2_zpsep5owler
les soupapes retaillées pour s'adapter à la taille 2/3 angles des sièges :
Pied moulé TDE Soupapes2_zps9xqzlibz

les guides seront bientôt changés pour montage de ces soupapes plus grosses (33 admission et 30 échappement, contre 30 et 28 à l'origine). Okrasa montait des 33 et 28.
On verra ce que ça donne, les deux carbus 28 PCI du kit TDE seront peut-être justes Crying or Very sad
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeVen 4 Mar - 13:56

guides de soupapes posés
Pied moulé TDE Cul3_zpsjxhadxgh
Pied moulé TDE Cul4_zpsodoboqsm
Revenir en haut Aller en bas
sebcore

sebcore


Messages : 289
Date d'inscription : 16/06/2010
Age : 47
Localisation : Normandie

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 7 Mar - 15:32

Ça faisait un p'tit moment que je n'étais pas venu!
Excellent article, hâte de lire la suite...
Bonne continuation sur ta lancée!..
Séb
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeLun 7 Mar - 17:07

salut Seb Smile et merci pour tes encouragements

En plus, le moteur se monte à côté de chez toi !

si tu veux te séparer de tes 34 PCI ou les échanger contre des 28, je suis preneur Cool

je ferai un post détaillé pour la tringlerie, je crois que ça t'intéressera.

@+
seb
Revenir en haut Aller en bas
sebcore

sebcore


Messages : 289
Date d'inscription : 16/06/2010
Age : 47
Localisation : Normandie

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 8 Mar - 22:57

Oui, oui çà m'intéresse!.. Mais je pense monté la tringlerie "Gene berg" et tanpis pour le Vintage!..
Non, je n'ai que des 28 pci!
A coté de chez moi?.. Chez Loulou ou Pascal cox?.. Wink
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 26 Juil - 13:32

bonjour à tous,

ça faisait un bail que je n'étais pas venu ici... mon moteur a tourné le weekend dernier ! cheers

quelques photos avant ce grand moment :

les nouveaux sièges de soupapes posés :
Pied moulé TDE Img_0910


puis les soupapes en place
Pied moulé TDE Img_3610


et les ressorts
Pied moulé TDE Img_3611
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 26 Juil - 13:34

passage aux carbus de 28, avec fabrication d'une tringlerie
Pied moulé TDE Img_0810
Pied moulé TDE Img_3510
Pied moulé TDE Img_3511
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 26 Juil - 13:43

et enfin montage sur le bloc :
Pied moulé TDE Img_0710
Pied moulé TDE Img_0610
Pied moulé TDE Img_1110
Pied moulé TDE Img_0912

on arrive au bout  Very Happy
Pied moulé TDE Img_0913
Pied moulé TDE Img_1210
Pied moulé TDE Img_1610


Plus qu'à le récupérer et le monter, la belle attend de recevoir Twisted Evil
Pied moulé TDE Img_1510
Revenir en haut Aller en bas
sebcore

sebcore


Messages : 289
Date d'inscription : 16/06/2010
Age : 47
Localisation : Normandie

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 2 Aoû - 17:49

Excellent hâte de voir al suite!..
Revenir en haut Aller en bas
tifenec

tifenec


Messages : 86
Date d'inscription : 16/06/2014
Age : 52
Localisation : cluses

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 21 Fév - 14:14

et voilà la suite et fin de cette aventure :

papa bientôt dans maman  bounce  :
Pied moulé TDE Img_1610

tout posé et qui roule :
Pied moulé TDE Img_2016

J'avoue j'ai la banane à chaque fois que j'ouvre le capot...

le moteur tourne comme une horloge, juste le réglage des carbus à peaufiner mais j'ai fait plus de 1200 kms avec et il prend plutôt bien ses tours, même un peu trop aux yeux du Tichat qui l'a monté Razz
Pied moulé TDE Img_1710

@++

seb
Revenir en haut Aller en bas
TRS63

TRS63


Messages : 353
Date d'inscription : 19/11/2011
Age : 35
Localisation : Stuttgart

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 21 Fév - 16:10

Excellent, que c'est beau I love you I love you

Antoine
Revenir en haut Aller en bas
marti1302

marti1302


Messages : 1465
Date d'inscription : 12/06/2012
Age : 48
Localisation : tourcoing

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 21 Fév - 20:40

une petite vidéo serait la bienvenu pour l'entendre ronronné Wink

félicitation pour le travail accompli
il est superbe ce moteur ET cette ovale cheers
Revenir en haut Aller en bas
mister ve

mister ve


Messages : 616
Date d'inscription : 21/05/2010
Localisation : hainaut en belgique

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMar 28 Fév - 0:38

superbe travail ,felicitations
Revenir en haut Aller en bas
sebcore

sebcore


Messages : 289
Date d'inscription : 16/06/2010
Age : 47
Localisation : Normandie

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeDim 2 Avr - 13:21

Un super sujet, j'ai adoré de A à Z, il bosse bien ce Normand!.. lol
Sebcore
Revenir en haut Aller en bas
ralfoune

ralfoune


Messages : 596
Date d'inscription : 17/02/2013
Age : 51
Localisation : Epernay

Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitimeMer 5 Avr - 23:53

sympa ce moteur
un pot style monza aurait été bienvenue sur ce projet, non?
Revenir en haut Aller en bas
http://vwclubcollection.forumpro.fr/
Contenu sponsorisé





Pied moulé TDE Empty
MessageSujet: Re: Pied moulé TDE   Pied moulé TDE Icon_minitime

Revenir en haut Aller en bas

Pied moulé TDE
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» pied moulé
» Bougies sur pied moulé
» Moteur pied moulé
» allumeur sur pied moulé de 65
» pied moulé 25cv sept 50

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Original Flat4 Drivers Club :: Vintage Speed :: Les préparations "maison"-
Sauter vers:
